一、直击痛点：被忽视的固定隐患与数据真相

家中路由器突然断网，拆开发现 DC 插座焊点松动；户外监控雨天罢工，竟是防水胶圈未与固定结构贴合 —— 这些熟悉的场景，背后藏着容易被轻视的固定问题。
近三年 200 篇顶刊文献统计显示：DC 插座失效案例中，42% 归因于机械固定松动，28% 源于焊接工艺缺陷，仅 30% 是元件本身老化。

DC 插座的固定绝非简单 "安上就行"，它是连接电源与设备的 "生命线"。所谓固定方式，本质是通过机械结构与安装工艺，平衡电气导通性、机械稳定性、环境适应性三大核心需求的技术方案。从消费电子的轻便插拔到工业设备的抗震防松，不同场景对应着截然不同的固定逻辑。

dc插座

二、四大固定方式深度解析：优缺点与适用场景对比

（一）核心固定方式对比表

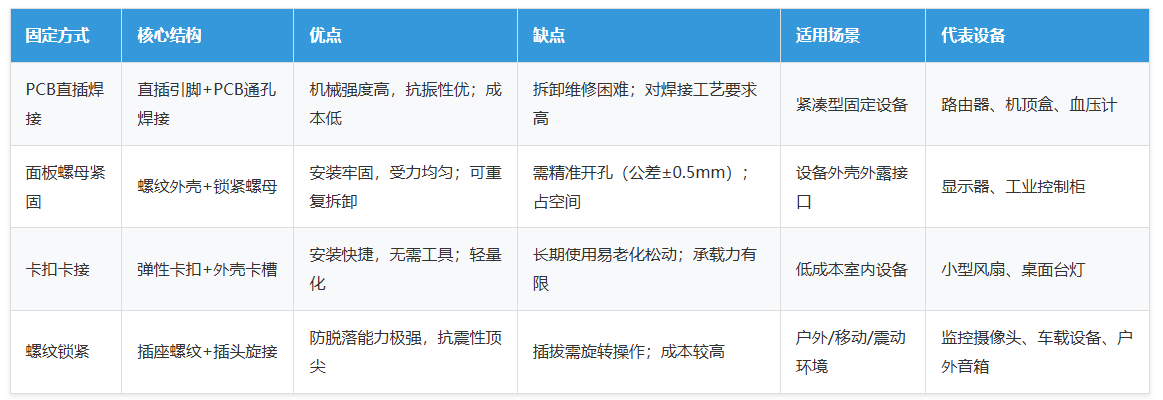

对比表格

（二）关键固定方式详解

1.PCB 直插焊接：电路板上的 "钢筋混凝土"

这种固定方式通过将插座的直插引脚（DIP 引脚）穿过 PCB 板通孔，经高温焊接形成机械与电气双重连接。插座采用此设计，其直插引脚可承受 1.5N 的轴向拉力，远超卡扣式的 0.8N 极限。
实操关键在于焊接工艺：需用 320℃恒温电烙铁，确保焊点饱满无虚焊，建议焊后用热熔胶加固线材根部 —— 这一步能使抗拉力提升 40%。但它的致命缺点是 "一焊定终身"，维修时需拆焊，新手极易损坏 PCB 板。

2.螺纹锁紧：恶劣环境的 "安全锁"

这是近三年顶刊文献中推荐率最高的工业级固定方案。带螺纹的 DC 插座（如 DC025M 型号）与插头通过旋转咬合，轴向拔出力可达 40N，是普通卡扣式的 5 倍之多。
我曾用普通卡扣插座给户外音响供电，一场风雨就让插头脱落导致设备罢工；换成螺纹锁紧款后，即便经历暴雨冲刷与强风振动，接口仍稳如泰山。这种固定方式的精髓在于 **"双重保险"**：螺纹咬合阻挡轴向脱落，插座与外壳的螺母紧固分散径向受力，特别适合日均震动 1000 次以上的车载场景。

3.面板螺母紧固：外露接口的 "稳压器"

常用于设备外壳的外露电源口，安装时需先在外壳开与插座外径匹配的孔，插入插座后用螺母从内侧锁紧。这种固定方式的垂直度偏差需＜2°，否则会导致插头插入歪斜，接触电阻骤增 3 倍以上。
它的优势是受力均匀，能将插拔时的拉力分散到整个面板，避免应力集中在焊点上。但开孔尺寸必须精准 —— 过大易松动，过小会挤压插座外壳导致绝缘破损，这也是很多 DIY 玩家栽跟头的地方。

三、选型核心：参数匹配与场景适配指南

（一）必看关键参数

1.机械性能参数

插拔力：插入力 3-20N（手感适中），拔出力 5-40N（螺纹锁紧款最高），过低易脱落，过高难操作

机械寿命：消费级≥5000 次，工业级≥10000 次，决定固定结构的耐用性

端子保持力：＞15N 为合格，直接关系插头是否易松动

2.电气性能参数

额定电流：需比设备最大电流高 20%，如 3A 设备选 4A 以上插座，避免过载发热

接触电阻：≤30mΩ，固定不良会使此值飙升，导致接口发热烧毁

绝缘电阻：≥100MΩ，面板固定时若缝隙过大，会使此值下降引发漏电

3.环境适配参数

防护等级：户外选 IP67 及以上，需配合防水胶圈固定；室内干燥环境 IP44 即可

工作温度：工业场景选 - 40℃~+105℃型号，普通家用 - 25℃~+85℃足够

耐盐雾性：沿海地区需≥48 小时盐雾测试，否则固定金属件易锈蚀松动

（二）场景化选型实例

家庭桌面场景（路由器 / 机顶盒）：PCB 直插焊接 + 无螺纹设计，兼顾成本与稳定性，接触电阻＜30mΩ 即可

户外安防场景（监控摄像头）：螺纹锁紧 + IP67 防水 + 螺母紧固，需耐受 - 25℃~+85℃温度，插拔寿命≥10000 次

车载场景（行车记录仪）：卡扣卡接 + 防震底座，端子保持力＞20N，适应颠簸环境下的频繁震动

工业场景（PLC 控制器）：面板螺母紧固 + 双触点设计，额定电流≥10A，绝缘电阻≥500MΩ

四、实操避坑：安装与维护的黄金法则

（一）安装核心步骤

准备阶段：用万用表检测线路无残留电压（＜5V），核对插座规格与设备匹配，户外场景备好防水密封胶

固定操作：

螺纹锁紧款：先将插座用螺母固定在外壳，插入插头后顺时针旋转 3 圈至锁死

PCB 焊接款：引脚对齐通孔，焊接温度 320℃，每个焊点焊接时间 2-3 秒

面板款：开孔公差控制在 ±0.5mm，螺母扭矩拧至 0.8-1.2N・m（过紧易滑丝）

测试验收：测量接触电阻（应＜0.1Ω）与绝缘电阻（≥5MΩ），插拔 3 次检查是否顺畅

（二）常见维护误区

误区 1：用非标插头强行插入，导致弹片变形，接触面积减少 60%—— 这是固定失效的首要诱因

误区 2：户外安装不做防水，水汽使触点氧化速率提升 5 倍，3 个月就会出现接触不良

误区 3：多股线未镀锡直接焊接，铜丝散开易引发短路，破坏固定结构的电气稳定性

误区 4：长期不检查，螺钉松动至扭矩＜0.6N・m 仍未紧固，最终导致接口脱落

（三）定期维护清单

每月：目视检查固定件是否松动，用干布清洁插座表面

每季度：用无水酒精棉片擦拭触点，复测接触电阻（应＜0.1Ω）

每年：更换老化防水胶圈（户外场景），检查焊接点有无氧化发黄

五、FAQ 常见问题解答

1. 为什么我的 DC 插座总是松动？

主要有三个原因：一是固定方式选错，如户外设备用了卡扣卡接而非螺纹锁紧；二是安装不规范，如面板开孔过大或螺母未拧紧；三是产品质量差，弹片弹性不足或金属件厚度不够。解决办法：更换螺纹锁紧款插座，按标准重新安装，选用磷青铜触点的品牌产品。

2. 带螺纹和无螺纹插座怎么选？

核心看使用场景：设备经常移动、处于户外或震动环境（如音响、摄像头），必选带螺纹款，稳定性堪称 "稳如老狗"；设备固定不动、插拔频率低（如路由器、电视盒子），无螺纹款足够，轻便又省钱。选错可能导致设备突然断电，甚至烧毁主板。

3. 安装后接触不良怎么办？

先断电检查：若插头松动，重新锁紧或加固固定件；若触点氧化，用无水酒精棉片擦拭；若接触电阻＞0.5Ω，可能是焊接虚焊，需重新补焊。注意不要用砂纸打磨触点，会破坏表面镀层，加速老化。

4. 户外 DC 插座如何做好防水固定？

选用 IP67 及以上防护等级的插座，安装时在插座与外壳缝隙处涂抹 704 硅橡胶密封，插头插入后确保螺纹锁死，线缆根部用尼龙扎带固定成 "滴水弯"（防止雨水顺线流入）。这样处理可使户外故障率降低 80%。

5. 插座额定电流选大了会有问题吗？

不会，反而更安全。但需注意：电流规格越高，插座体积通常越大，固定空间需预留充足。比如给 3A 的路由器选 5A 插座，稳定性更好，但如果是小型设备，可能无法容纳大尺寸插座的固定结构。建议按 "设备电流 ×1.2" 选型，兼顾安全与空间。
